Abstrak
Cetakan pos dingin multi kombinasi untuk elemen bantalan gelinding, sangat cocok untuk proses pos dingin bola dan rol baja berukuran besar. Cetakan yang umum digunakan saat ini mengadopsi struktur integral atau dua kombinasi, terbuat dari baja GCr15, dengan masa pakai yang rendah dan mudah rusak. Desain ini menggabungkan cincin transisi dan bantalan penyangga dengan koefisien pemulihan material yang lebih rendah antara inti cetakan dan cangkang cetakan, sehingga meningkatkan masa pakai cetakan dan mengurangi biaya produksi.
Keterangan
Cetakan dermaga dingin untuk bantalan elemen penggulung, sangat cocok untuk proses dermaga dingin pada bola dan rol baja berukuran besar.
Bola atau roller baja akan menimbulkan tekanan yang signifikan pada cetakan selama proses cold pier, sehingga cetakan harus memiliki kekuatan dan ketangguhan yang tinggi dalam hal kinerja kerja dan umur pakai. Cetakan secara langsung mempengaruhi kualitas, efisiensi produksi, dan biaya produk. Saat ini, peralatan dermaga dingin untuk memproduksi bola baja lebih dari 1 inci di Tiongkok sebagian besar mencakup model seperti 232-52 dan EPNK35. Cetakan dermaga dingin umumnya mengadopsi struktur kombinasi keseluruhan atau dua, dan bahannya adalah baja GCr15. Saat ini, cetakan dengan struktur ini memiliki umur pemakaian yang rendah dan rentan terhadap kerusakan.
Tujuan dari model utilitas ini adalah untuk meningkatkan material dan struktur struktur cetakan yang disebutkan di atas, dan merancang cetakan multi kombinasi baru yang memenuhi persyaratan proses cold pier untuk elemen rolling dengan diameter lebih dari 1 inci.
Model utilitas ini mengurangi beban tumbukan pada cangkang cetakan selama proses cold pier dan gaya reaksi cangkang cetakan pada inti cetakan dengan memasang penyangga logam antara inti cetakan dan cangkang cetakan, untuk melindungi inti cetakan dari deformasi dan ledakan dan memperpanjang masa pakai cetakan. Pemilihan ketebalan dinding selongsong transisi, ketinggian bantalan penyangga, serta bahan yang dipilih dan proses perlakuan panas secara wajar, dapat memenuhi persyaratan proses dermaga dingin untuk berbagai ukuran produk.
Landasan konseptual model utilitas ini adalah prinsip tumbukan benda dalam mekanika teoritis.
Newton menemukan dalam studinya tentang hukum tumbukan bahwa perbandingan kecepatan pada akhir tumbukan dengan kecepatan pada awal tumbukan tetap konstan untuk suatu benda tertentu, yaitu|U/V |=K. Dalam rumusnya, V melambangkan kecepatan sebelum tumbukan, U melambangkan kecepatan setelah tumbukan, dan K melambangkan koefisien perolehan kembali material.
Pada proses tumbukan biasanya terjadi kehilangan energi mekanik yang diubah menjadi energi panas, energi cahaya, atau bentuk energi lainnya. Oleh karena itu, kehilangan energi kinetik ketika dua benda saling bertabrakan adalah Δ T=T0-T1=[m1m2/(2 (m1+m2))] ( 1-K2) (V1-V2) 2
Dalam rumusnya: T0- energi kinetik kedua benda sebelum tumbukan
T1- Energi kinetik dua benda setelah tumbukan
V1V2- kecepatan pusat massa dua benda sebelum tumbukan
M1m2- Massa dua benda setelah tumbukan
K - Koefisien pemulihan material
Persamaan di atas menunjukkan bahwa nilai K koefisien pemulihan material benda yang bertabrakan merupakan faktor penting yang mempengaruhi hilangnya energi kinetik. Dengan menggunakan prinsip ini, cincin transisi dengan koefisien pemulihan material yang lebih rendah dan bantalan penyangga dipasang antara inti cetakan dan cangkang cetakan untuk meningkatkan kehilangan energi kinetik antara inti cetakan dan cangkang cetakan, sehingga mencapai tujuan mengurangi beban tumbukan. pada cangkang cetakan dan inti cetakan.
Gambar 1 dan 2 menunjukkan dua perwujudan model utilitas saat ini.
Gambar 1 adalah diagram skema cetakan dermaga dingin bola baja tiga kombinasi.
Pada gambar: 1. Inti cetakan, 2. Cangkang cetakan, 3. Bantalan penyangga. Kesesuaian interferensi atau kesesuaian transisi antara inti cetakan dan cangkang cetakan, dan bantalan penyangga memerlukan paralelisme yang baik dan kerataan permukaan.
Gambar 2 adalah diagram skema cetakan dermaga dingin bola baja empat kombinasi.
Pada gambar: 21. Inti cetakan, 22. Cangkang cetakan, 23. Bantalan penyangga, 24. Cincin transisi. Inti cetakan dan cincin transisi, cincin transisi dan cangkang cetakan memiliki kesesuaian interferensi atau kesesuaian transisi, dan bantalan bantalan memerlukan paralelisme yang baik dan permukaan yang halus. Cincin transisi dan bantalan penyangga terbuat dari baja cetakan Cr12NOV atau 65Nb.
Cetakan dermaga dingin multi kombinasi ini memiliki keunggulan sebagai berikut dibandingkan dengan struktur integral atau dua kombinasi yang umum digunakan:
Karena kombinasi cetakan, ukuran dan ketebalan masing-masing bagian relatif berkurang dibandingkan dengan cetakan integral, sehingga lebih mudah untuk memenuhi persyaratan proses perlakuan panas, sehingga memecahkan masalah pengerasan yang buruk dalam proses perlakuan panas pada cetakan struktural asli. .
Bahan cetakan mematahkan tradisi yang hanya menggunakan baja bantalan GCr15, dan bantalan penyangga serta cincin transisi terbuat dari baja cetakan umum, sehingga memperluas jangkauan bahan cetakan dermaga dingin.
Karena desainnya yang masuk akal, masa pakai cetakan telah diperpanjang. Setelah verifikasi produksi, efisiensi meningkat tiga kali lipat dan biaya berkurang setengahnya.
Gambar 1
Gambar 2
2024 Oktoberke-3Rekomendasi Produk WBM Minggu:

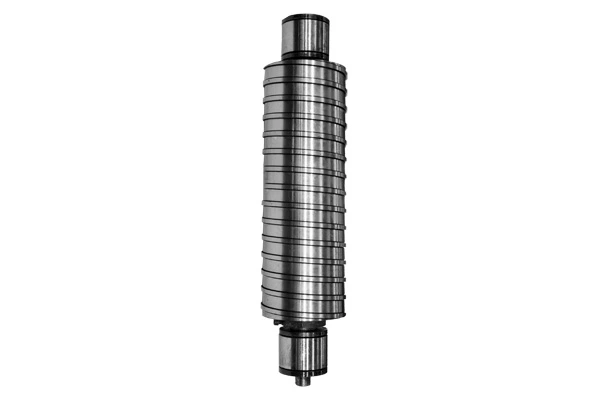

Gulungan akhir yang super:
