Beberapa pabrik bantalan sangat perlu meningkatkan mesin cold heading mereka saat ini untuk meningkatkan keakuratan suku cadang mereka. Beberapa pabrik bearing ingin mengganti mesin cold heading bola baja menjadi mesin cold heading roller berdasarkan perubahan permintaan pasar akan bearing bola dan bantalan rol, sementara yang lain ingin mengubah mesin cold heading roller menjadi mesin cold heading bola baja. Untuk melakukan transformasi perlu dipahami terlebih dahulu proses deformasi benda kerja dan prinsip kerja mesin.

Proses menjengkelkan bola baja pertama-tama melibatkan penjepitan kuat bagian material antara cetakan cekung dan cembung menggunakan pukulan elastis (Gambar 1). Setelah pelat pemotongan atau penjepit keluar dari area yang mengganggu, proses yang mengganggu dilakukan di bawah aksi penggeser. Jarak L antara kedua cetakan benar-benar dapat memastikan bahwa bilah atau penjepit dapat dengan aman keluar dari area tempa. Tang elastis atau pengait pisau juga tidak menarik material. Jika mesin tidak dimodifikasi dan hanya cetakan bola baja yang diganti dengan cetakan rol untuk mengacaukan rol, itu tidak layak. Karena ketika cetakan cekung dan cembung menjepit bahan (Gambar 2), jarak L antara cetakan cekung dan cembung terlalu kecil, dan bilah atau penjepit tidak dapat bergerak maju atau mundur. Jika kita mengatur ruang untuk gripper bergerak masuk dan keluar sesuai dengan waktu gerakan (Gambar 3), segmen material akan mengapung di antara cetakan cekung dan cembung. Karena penyimpangan material, benda kerja yang rusak akan tumpang tindih, dan ketika pegangan atau pengait pisau keluar, material akan ditarik, menghasilkan banyak limbah. Mesin roller cold heading saat ini semuanya memiliki perangkat penyisipan bagian material, yang digunakan untuk memasukkan material ke dalam rongga cetakan dan keluar dari area penempaan sebelum pelubang memasuki penempaan depan. Waktu siklus latihan berbeda dengan mesin cold heading bola baja. Untuk mengubah mesin cold heading bola baja menjadi mesin roller cold heading, selain menambahkan perangkat penggerak, juga perlu mengubah waktu siklus gerak setiap bagian mesin. Metode ini relatif kompleks.

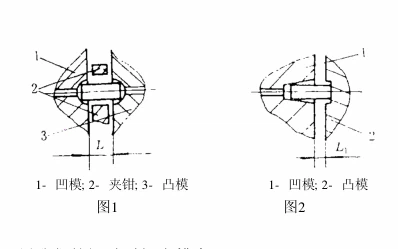

1-cetakan cekung; 2-penjepit;3-cetakan cembung; 1- cetakan cekung;

Gambar 1                                                              2-cetakan cembung;

Gambar 2

1-cetakan cekung; 2-penjepit;3-cetakan cembung;

Gambar 3

Mesin cold heading bola baja sederhana, dan metode peningkatannya adalah pertama-tama melepas penahan pukulan pada penggeser dan memasang braket pukulan yang dapat disesuaikan di alas antara penggeser dan dudukan cetakan cekung. Punch meluncur di braket untuk menyelesaikan penempaan (Gambar 4). Pergerakan pukulan dikendalikan oleh penggeser dan cam. Ketika pukulan bergerak ke jarak S 'dari cetakan cekung (yang lebih besar dari lebar klem dan lebih kecil dari panjang bagian material), itu berhenti. Setelah penjepit keluar dari zona yang mengganggu, pukulan mengalami gangguan di bawah aksi penggeser. Ketepatan bagian struktur ini tidak terpengaruh oleh akurasi gerakan penggeser, yang jauh lebih baik dibandingkan sebelum transformasi, dan akurasi tetap tidak berubah setelah penyesuaian (kami meningkatkan tiga mesin cold heading bola baja Z3210 menggunakan teknologi ini untuk Pabrik Bantalan Luoyang, dan penyimpangan tekanan bagian dalam 0,025mm). Jika menggunakan mesin ini untuk mengacaukan rol, dua tindakan modifikasi berikut perlu dilakukan: (1) pegas di dalam cetakan cekung berubah posisi untuk menjaga jarum pendorong di ujung depan cetakan cekung (Gambar 5). Jika rongga cetakan tidak dapat diatur, metode juga dapat ditemukan pada batang dorong. Tujuannya adalah untuk menangkap bagian material, jika tidak situasi yang ditunjukkan pada Gambar 3 akan terjadi. (2) Harus ada mekanisme bukaan penjepit (Gambar 6) dan bukaan kait (Gambar 7), jika tidak, bagian material akan miring atau ditarik, sehingga menghasilkan banyak limbah. Mode transmisi dari mekanisme pembukaan penjepit diatur sesuai dengan situasi aktual dari model mesin yang berbeda (jika menggunakan mesin roller cold heading untuk mengacaukan bola baja, cetakan cembung perlu ditambahkan untuk mendorong keluar).

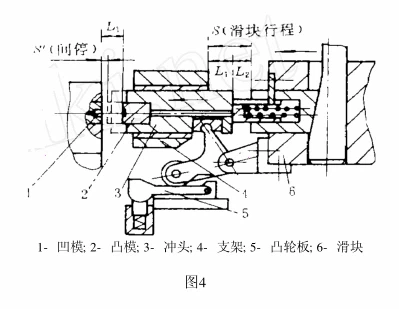

1- cetakan cekung; 2-cetakan cembung; 3-pukulan; 4-kurung; 5- Pelat kamera; 6-Penggeser

Gambar 4

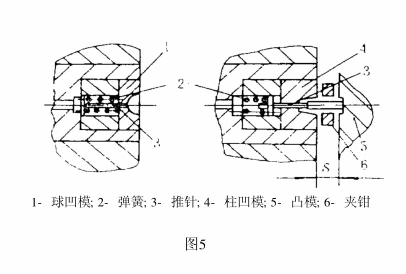

1- Cetakan bola cekung; 2- Musim Semi; 3- Jarum dorong; 4-cetakan cekung kolom; 5-cetakan cembung; 6-penjepit

Gambar 5

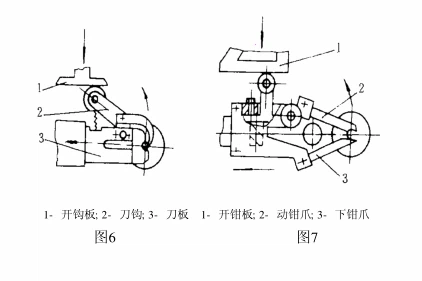

1- Pelat pembuka pengait; 2- Pengait pisau; 3-Pelat pisau

Gambar 6

1. Tang pembuka pelat; 2- Tang pemindah; 3- Rahang bawah

Gambar 7
